Der Hauptpotentialausgleich
In Gebäuden bilden Wasser-, Gas- und Zentralheizungs-Installationen zusammen mit den Starkstrom-, Antennen-, Fernsprech-, und Rufanlagen ein verzweigtes Netz leitfähiger Systeme.
Diese Systeme sind teilweise voneinander getrennt, können aber auch unmittelbar miteinander in Verbindung stehen.
Wenn ein Isolationsfehler an einem elektrischen System entsteht, kann es zu einer Spannungsübertragung auf ein anderes leitfähiges System kommen.
Dadurch können für den Menschen gefährliche Berührungsspannungen an Anlagenteilen in Gebäuden entstehen.

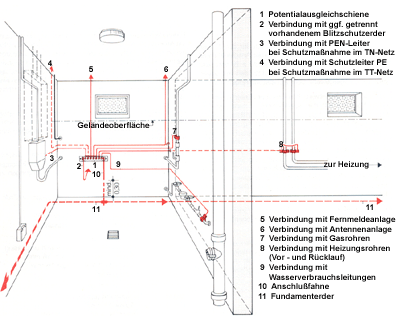

Um diese Gefahr zu verhindern, ist es erforderlich, alle Systeme leitfähig miteinander zu verbinden, und an eine Hauptpotentialausgleichsschiene anzuschließen.
Prüfung/Revision
Wiederholungsprüfungen für elektrische Anlagen und Betriebsmittel
Gesetzliche Vorschriften fordern Wiederholungsprüfungen für elektrische Anlagen und ortsfeste Betriebsmittel.
Diese Prüfung darf nur der Fachmann ausführen!
DIN VDE 0701-0702, GUV-VA3, GUV2.1/GUV22.1, DGUV-V3 und V4 Unfallverhütungsvorschrift für elektrische Anlagen und Betriebsmittel schreibt vor:
| Anlagen/Betriebsmittel | Prüffrist | Art der Prüfung | Prüfer |
|---|---|---|---|
| Elektrische Anlagen und ortsfeste Betriebsmittel | 4 Jahre | auf ordnungsgemäßen Zustand | Elektrofachkraft |
| Elektrische Anlagen und ortsfeste Betriebsmittel in „Räumen und Anlagen besonderer Art“ (DIN VDE 0100, Gruppe 700) | 1 Jahr | auf ordnungsgemäßen Zustand | Elektrofachkraft |
| Schutzmaßnahmen mit Fehlerstrom – Schutzeinrichtungen in nichtstationären Anlagen | 1 Monat | auf Wirksamkeit | Elektrofachkraft bei Verwendung geeigneter Meß- und Prüfgeräte |
| Fehlerstrom-, Differenzstrom – und Fehlerspannungs – Schutzschalter – in stationären Anlagen – in nichtstationären Anlagen | 6 Monate arbeitstäglich | auf einwandfreie Funktion durch Betätigen der Prüfeinrichtung | Benutzer |
| – ortsveränderliche elektrische Betriebsmittel – Verlängerungs – und Geräteanschlußleitungen mit Steckvorrichtung | Richtwert: 6 Monate, auf Baustellen 3 Monate Wird bei den Prüfungen eine Fehlerquote kleiner als 2% erreicht, kann die Prüffrist entsprechend verlängert werden | auf ordnungsgemäßen Zustand | Elektrofachkraft, bei Verwendung geeigneter Prüfgeräte |
| – Anschlußleitungen mit Steckern – bewegliche Leitungen mit Steckern und Festanschluß | Auf Baustellen, in Fertigungsstätten und Werkstätten oder unter ähnlichen Bedingungen mindestens jährlich. In Büros oder unter ähnlichen Bedingungen mindestens alle zwei Jahre |
Gefahren
Prävention als Schutzmaßnahme
- Bereich und Anlagen besonderer Art oder Nutzung
- Räume mit Badewanne oder Dusche
Wo sich Mensch und Strom besonders nahe kommen, verlangt die VDE-Norm den Einbau von Fehlerstrom-Schutzschaltern (RCD).
Sollte in Ihrer Elektroanlage für Räume mit Badewanne oder Dusche kein
FI-Schalter vorhanden sein, empfehlen wir zu Ihrer Sicherheit eine sofortige Nachrüstung.
Moderne FI-Schutzschalter schützen Menschen und Tiere bei direkter und indirekter Berührung von spannungsführenden Teilen. Sie verhindern wirkungsvoll das Entstehen von elektrisch gezündeten Bränden durch Erdfehlerströme.
FI-Schutzschalter sind in folgenden Bereichen vorgeschrieben:
- Badezimmer und Duschräume
- Steckdosen – Stromkreise auf Balkons und Terrassen
- Überdachte Schwimmbecken
- Waschküchen
- Sauna – Anlagen
- Baustromverteilungen
- Unterrichtsräume mit Experimentierständen
- Empfehlung:
Die im Bereich 1 zulässigen ortsfesten Wassererwärmer und Abluftgeräte sollten außerhalb dieses Bereiches installiert werden aus Gründen der- Sicherheit
– Warnung
– uneingeschränkte Bewegungsfreiheit der Benutzer. - Verbindungsdosen
= zulässig
< aus Isolierstoff zulässig - Für elektrische Betriebsmittel geltende IP-Schutzarten nach DIN 40050.
Berührungs – und Fremdkörperschutz mindestens IP 2X Wasserschutz nach folgender Tabelle
| Bereich | Bäder, in denen sich häufig Nässe infolge Betauung bildet, z. B. in öffentl. Bädem u. Bädem in Sportanlagan | Bäder, in denen sich nur selten Nässe infolge Betauung bildet, z. B. Bäder im Wohnbereich |
| IP X7 | IP X7 | |
| 1 | IP X5 | IP X4, IP X5 *) |
| 2 | IP X5 | IP X4 |
| 3 | IP X5 | IP X1 **) |
*) Die Schutzart IP X5 muß gewählt werden, wenn mit dem Auftreten von Strahlwasser zu rechnen ist, z. B.
**) Nach DIN VDE 0100 T.700 (Änderung) Schutzart IP X0
